PTFE síťové pásy vs. plné PTFE pásy - Které si vybrat?

Volba mezi PTFE síťovými pásy a plnými PTFE pásy je pro mnoho oborů důležité rozhodnutí, které může přímo ovlivnit výkon a spolehlivost výroby. To, který typ je pro vás vhodný, závisí na tom, co přesně vaše aplikace potřebuje. Síťové pásy se hodí tam, kde je nutné, aby skrz pás procházel vzduch nebo aby se odváděla vlhkost. Plné pásy naopak nabídnou velmi dobrý nepřilnavý povrch a vysokou odolnost vůči chemii na zcela uzavřené ploše. Oba typy, často označované obchodním názvem Teflon, se používají v náročných provozech, kde by běžné materiály dlouho nevydržely. Pokud chcete řešení přesně pro váš provoz, často se vyplatí obrátit se na zkušeného dodavatele, například Výrobce PTFE pásů EDER, který má s těmito materiály více než 35 let zkušeností.

PTFE pásy jsou obecně oblíbené hlavně díky odolnosti vůči vysokým i velmi nízkým teplotám, agresivním chemikáliím a díky nepřilnavému povrchu. Díky tomu jsou důležitou součástí mnoha aplikací - od potravinářství a balení až po textilní a automobilový průmysl. Dlouhá životnost a stabilní vlastnosti často znamenají méně odstávek a vyšší produktivitu. Správná volba mezi síťovým a plným provedením je proto investice do klidnějšího chodu výroby.

Co jsou PTFE síťové pásy a plné PTFE pásy?

PTFE (polytetrafluorethylen) je umělý polymer, který se díky svým vlastnostem stal důležitým materiálem v průmyslu. Jeho struktura (uhlíkový řetězec s fluorovými atomy) mu dává vysokou tepelnou i chemickou stálost. Právě silné vazby mezi fluorem a uhlíkem způsobují, že PTFE dobře odolává většině chemikálií a snese i extrémní teploty. Zároveň má PTFE nízkou povrchovou energii, takže je známé tím, že se na něj mnoho látek nechytá.

-(CF2-CF2)n-

Pro dopravníkové pásy se čisté PTFE běžně vyztužuje, aby pás získal potřebnou pevnost a odolnost proti opotřebení. Nosná vrstva bývá ze skelných nebo aramidových vláken a na ni se nanáší PTFE povlak. Podle toho, jak je nosná vrstva udělaná a jaký má pás povrch, vzniká buď síťové, nebo plné provedení, a tím se určuje i typické použití.

V čem se liší konstrukce síťovaných a plných (kompaktních) PTFE pásů?

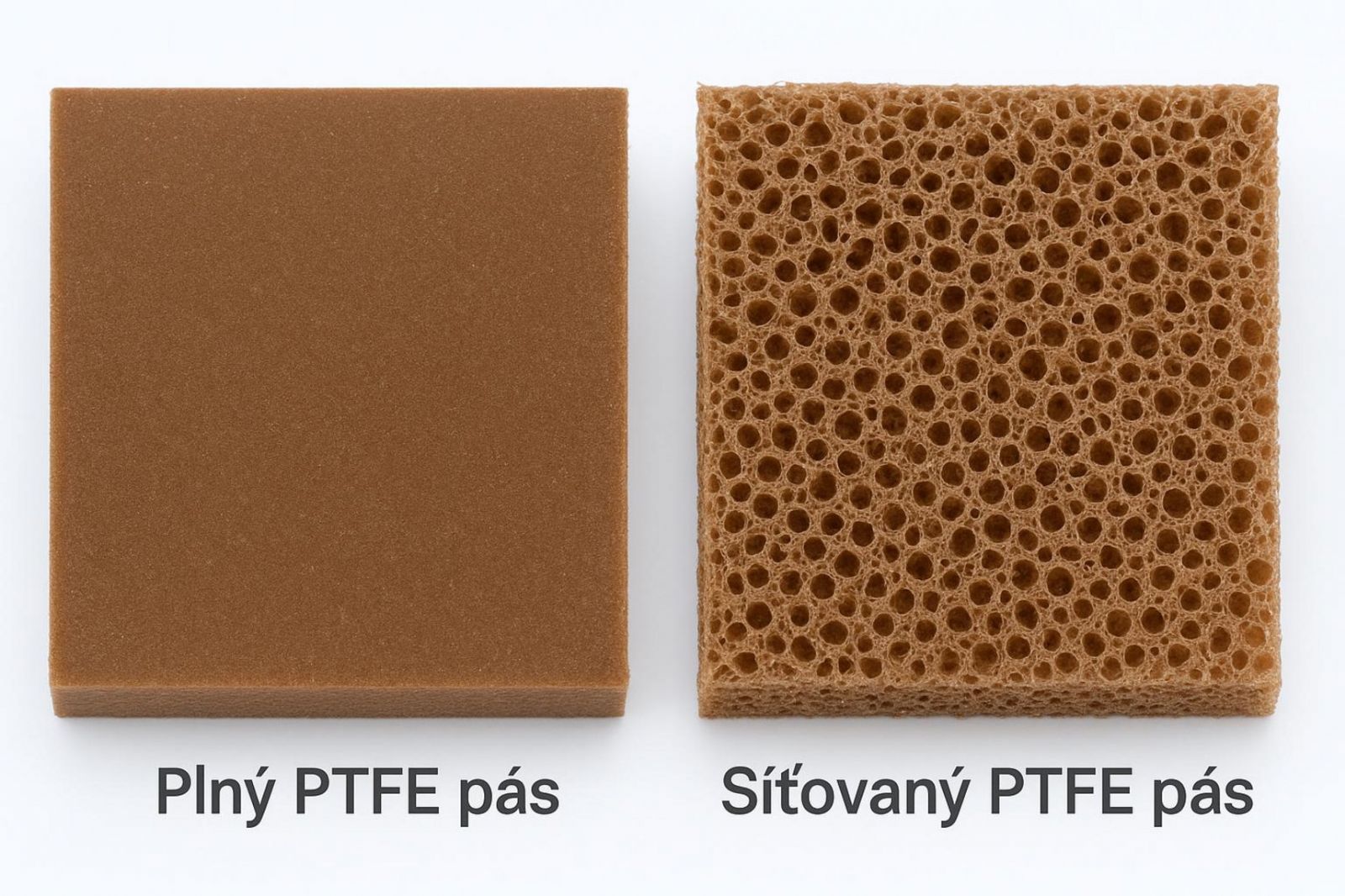

Základní rozdíl je v konstrukci, a ta přímo určuje chování pásu v praxi. Plné (také kompaktní) PTFE pásy mají nosnou tkaninu - nejčastěji skleněnou nebo aramidovou - celou pokrytou vrstvou PTFE. Výsledkem je hladký, uzavřený a nepropustný povrch. To je vhodné tam, kde je potřeba co nejlepší nepřilnavost a kde se nesmí do pásu vsáknout kapaliny nebo pronikat jiné látky. Plné pásy mívají dobrou pevnost, drží rozměr a mají dlouhou životnost. Hodí se i tam, kde je klíčový čistý povrch a ochrana před agresivními látkami.

Síťované PTFE pásy jsou naopak udělané tak, aby skrz ně mohl proudit vzduch, pára nebo vlhkost. Jejich nosná vrstva (sklo, kevlar nebo kombinace) má otevřená oka, obvykle zhruba 0,5 až 10 mm. PTFE povlak dodá nepřilnavost a chemickou odolnost, zatímco otevřená struktura pomáhá při sušení, vytvrzování nebo chlazení. Tloušťka síťovaných pásů bývá často 0,2 až 1,35 mm, šířka zhruba 300 až 4200 mm. Okraje se často lemuje a prošívají, aby vydržely déle.

Klíčové vlastnosti PTFE síťových pásů a plných PTFE pásů

Obě varianty mají mnoho společných výhod, díky kterým se používají i v náročných provozech. Tyto vlastnosti vycházejí z PTFE jako materiálu a dále je ovlivňuje výztuž a samotná konstrukce pásu.

Tepelná odolnost a provozní teploty

Velkou výhodou PTFE pásů je odolnost vůči teplotám. Pásy na bázi skelných vláken obvykle pracují v rozsahu zhruba od -150 °C do +260 °C. Pro provozy, kde je potřeba větší pružnost a lepší odolnost při ohybu, se používají pásy s aramidovým základem (např. Kevlar, Nomex), které obvykle snesou přibližně -73 °C až +220 °C. Některé varianty mohou krátkodobě zvládnout i okolo 300 °C. Tato schopnost práce v horku i mrazu je důležitá pro pece, sušárny, tepelné svařovačky nebo kryogenní mrazicí zařízení. Je ale potřeba počítat s tím, že nad cca 260 °C se PTFE začíná rozkládat a může uvolňovat škodlivé výpary, proto je nutné dodržet doporučené limity a mít dobré odvětrávání.

Nepřilnavost a koeficient tření

PTFE je známé nepřilnavostí, protože má velmi nízkou povrchovou energii a málo reaktivní povrch. Díky tomu se na pásy nelepí lepivé směsi, zbytky potravin (těsto, čokoláda), inkousty ani roztavené plasty. To pomáhá udržet proces čistý, zjednodušuje uvolnění výrobku z pásu a snižuje čas na čištění. PTFE má také nízký koeficient tření, často kolem 0,08 až 0,10. Nízké tření znamená menší odpor, menší opotřebení částí stroje a často i nižší spotřebu energie a provozní náklady. V praxi to může znamenat méně údržby, méně odpadu a stabilnější chod linky.

Chemická odolnost vůči agresivním látkám

PTFE je chemicky velmi stabilní a odolává mnoha agresivním látkám, včetně silných kyselin, zásad a rozpouštědel, často i při vyšších teplotách. Je to díky pevným vazbám mezi uhlíkem a fluorem a „ochranné“ fluorové vrstvě, která brání reakcím s jinými látkami. Díky tomu se PTFE pásy v chemicky náročném prostředí nerozpadají a vlastnosti si drží déle než mnoho jiných materiálů. Je ale dobré vědět, že PTFE není vhodné pro roztavené alkalické kovy, elementární fluor a některé organokovové sloučeniny. U pásů s některými plnidly (např. uhlík, bronz) může být odolnost vůči vybraným oxidačním činidlům o něco nižší, a je potřeba to ověřit podle konkrétní aplikace.

Mechanická pevnost, pružnost a životnost

Samotné PTFE má skvělé vlastnosti proti lepení a chemii, ale bez výztuže není tak pevné a může se rychleji obrušovat. Proto se používá nosná vrstva, která přidá pevnost, tuhost a stabilitu. Nejčastější jsou skelná a aramidová tkanina (Kevlar, Nomex), případně uhlík nebo bronz. Výztuž zlepšuje odolnost proti oděru a propíchnutí, omezuje „studený tok“ (creep), tedy pomalou deformaci při dlouhodobé zátěži, a pomáhá držet rozměr i při vyšších teplotách a změnách zatížení. Aramid se navíc hodí tam, kde jsou malé průměry ohybu, protože je pružnější. Často se používají i zesílené okraje (lemování, prošití), které omezují třepení a prodlužují životnost.

Proudění vzduchu a tepelné zpracování u síťovaných pásů

U síťovaných pásů je hlavní výhodou otevřená struktura, která propouští vzduch, páru a vlhkost. To je důležité při sušení, vytvrzování nebo chlazení, kde je potřeba odvádět vlhkost a dostat teplo (nebo chlad) rovnoměrně k výrobku. Díky tomu se často zkrátí čas procesu a zvedne výkon linky. Typické použití je v sušicích pecích v textilním průmyslu, při sušení potravin, ve vytvrzovacích tunelech pro sítotisk nebo ve smršťovacích tunelech v balení. Dobrá cirkulace vzduchu pomáhá držet stejnou kvalitu výrobků a zlepšuje energetickou efektivitu.

Jaké jsou hlavní výhody a nevýhody síťových a plných PTFE pásů?

Každý typ má své plusy i limity. Vhodný výběr podle konkrétního procesu obvykle znamená lepší výsledky a delší životnost.

Výhody a omezení síťových PTFE pásů

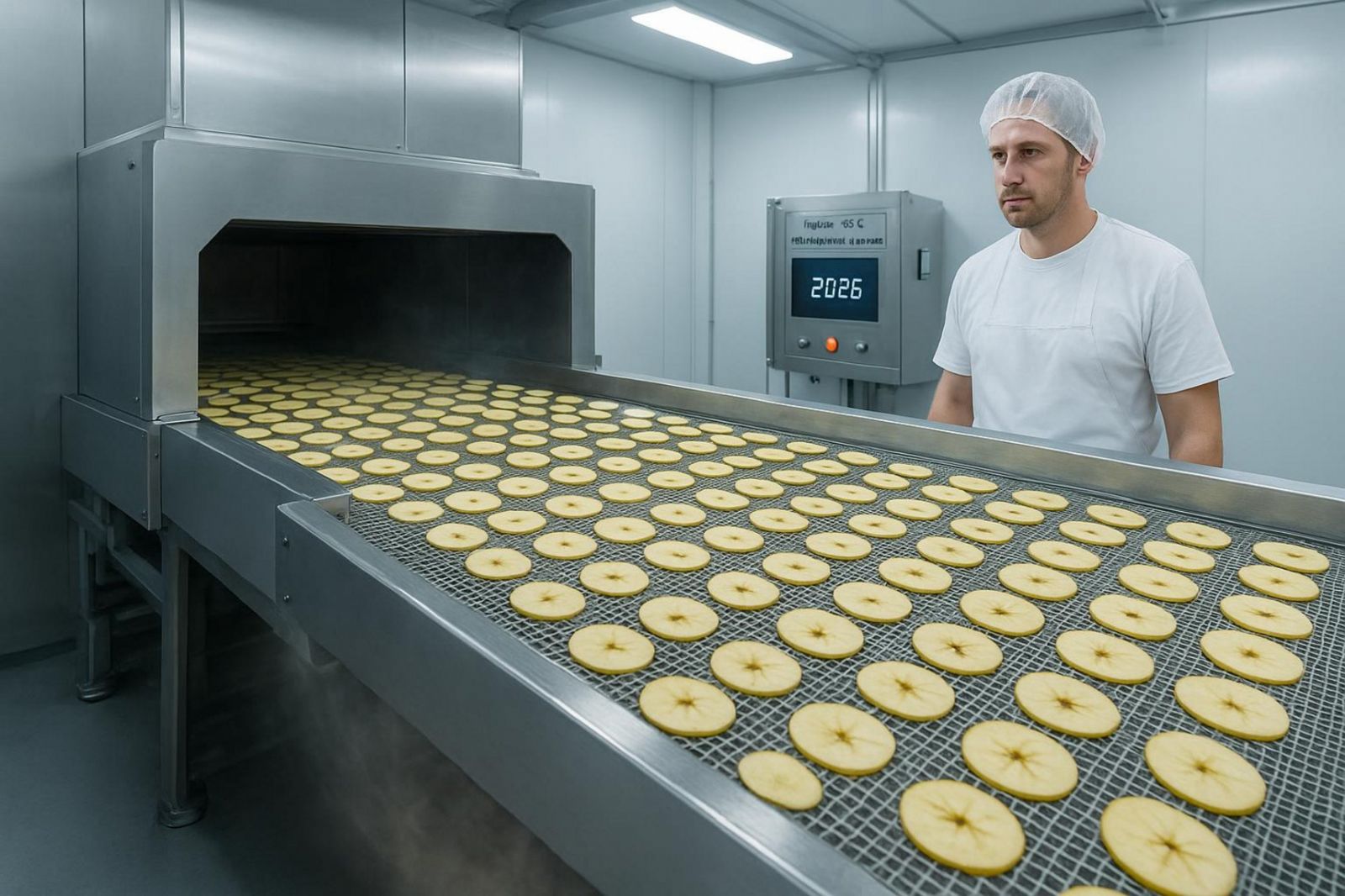

Největší výhodou síťovaných pásů je průchod vzduchu, páry a vlhkosti. To se hodí při sušení, vytvrzování, chlazení nebo dehydrataci, kde je potřeba rychlý odvod tepla a vlhkosti. Síťované pásy mohou zkrátit dobu zpracování a zvýšit průchodnost linky. Používají se například v sušicích pecích v textilu, při sušení ovoce a zeleniny, při vytvrzování potisků nebo ve smršťovacích tunelech, kde je potřeba rovnoměrné zahřátí obalu. Nepřilnavý povrch pomáhá i v těchto podmínkách, aby se výrobky nepřichytávaly. Omezení je jasné: nejsou vhodné tam, kde je nutný hladký a uzavřený povrch, kde nesmí propadávat drobné části nebo kde by mohly protékat kapaliny. Otevřená struktura může být také citlivější na poškození ostrými předměty než plné pásy.

Výhody a omezení plných (kompaktních) PTFE pásů

Plné PTFE pásy jsou vhodné tam, kde je hlavní požadavek hladký, uzavřený a velmi nepřilnavý povrch s vysokou chemickou odolností. Plná vrstva PTFE brání přilepení a dobře odolává chemikáliím, olejům a tukům. Proto se často používají v balicích a tepelných svařovacích strojích, kde pomáhají dělat čisté a stabilní svary bez ulpívání roztaveného plastu. Používají se také jako izolační vrstvy v letectví nebo v automobilovém průmyslu. Dobře fungují i při přepravě lepivých potravin (těsto, čokoláda), protože snižují riziko znečištění a usnadňují čištění. Nevýhoda je, že nepropouští vzduch ani vlhkost, takže nejsou vhodné pro sušení nebo chlazení, kde je potřeba ventilace skrz pás. V takových procesech by mohly prodloužit čas nebo zhoršit výsledky.

Typické průmyslové aplikace PTFE síťových a plných pásů

Díky svým vlastnostem se PTFE pásy používají v mnoha průmyslových oborech, kde pomáhají řešit konkrétní problémy ve výrobě.

Použití v potravinářství, balicích a sušicích strojích

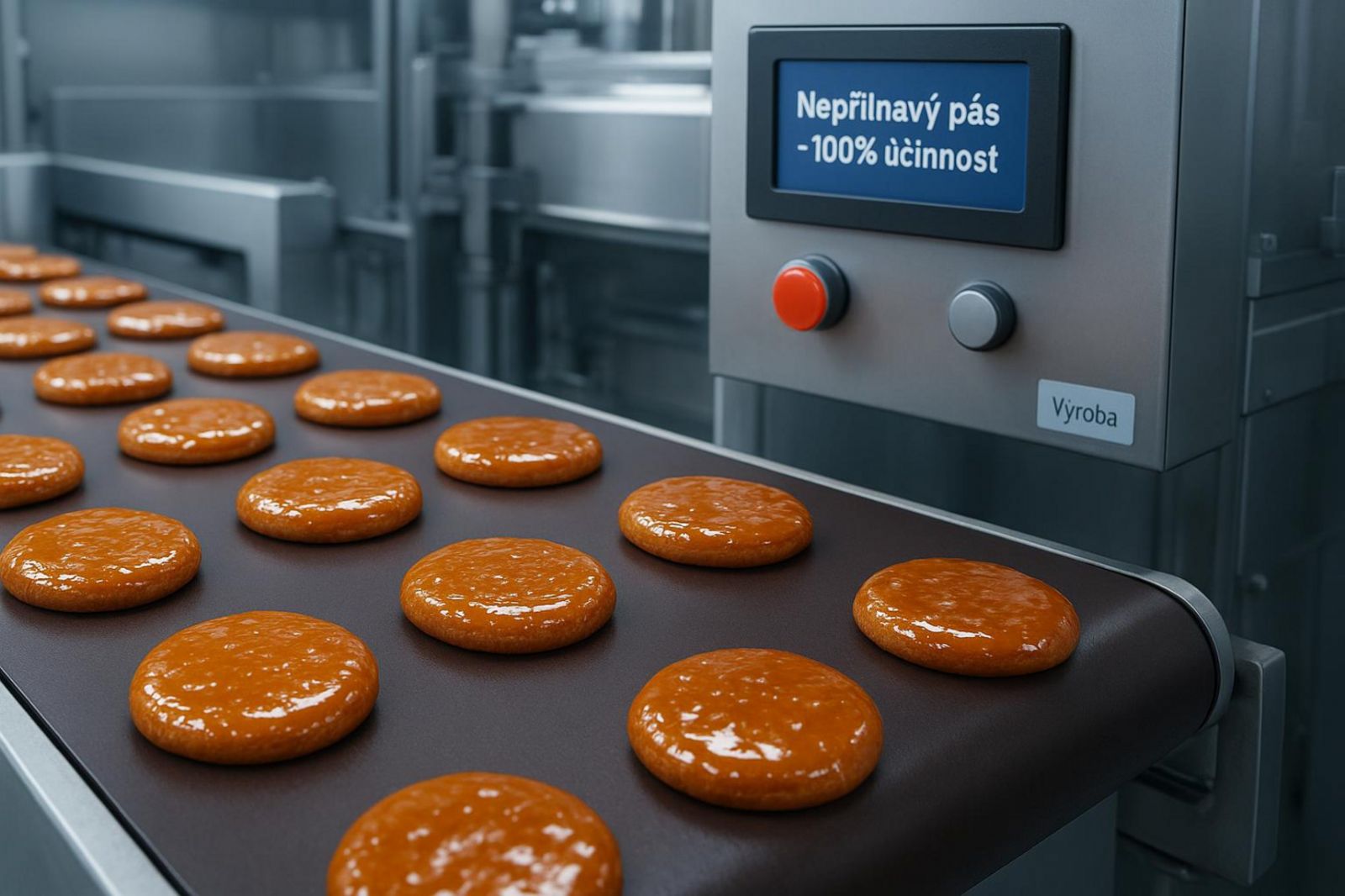

V potravinářství se PTFE pásy používají hlavně kvůli hygieně a plynulé výrobě. Plné pásy bývají na dopravnících, skluznicích a válečcích, aby na nich nezůstávaly zbytky potravin jako těsto, cukrovinky, koblihy nebo čokoláda. To zjednodušuje čištění a pomáhá splnit hygienické požadavky (např. ES 1935/2004 a FDA). Uplatní se při výrobě tortill, pita chleba nebo pizza základů a také při kryogenním zmrazování. Síťované pásy jsou důležité v sušárnách a dehydratorech, protože umožňují dobrý odvod vlhkosti a průchod horkého vzduchu. V balicích strojích, hlavně při tepelném svařování, jsou plné PTFE pásy často nutné. PTFE páska se lepí na topné lišty nebo dráty a brání tomu, aby se roztavený plast nebo fólie přilepily, takže svary jsou čisté a stabilní a stroj vydrží déle. V sušárnách a vytvrzovacích tunelech (např. pro sítotisk) se běžně používají síťované pásy, protože propouští horký vzduch a zrychlují proces.

Aplikace v chemickém průmyslu a elektromotorice

V chemickém průmyslu se PTFE pásy používají kvůli odolnosti vůči agresivním látkám. Hodí se na těsnění, výstelky potrubí a ventilů, často při kontaktu se silnými kyselinami, zásadami a rozpouštědly, i při vyšších teplotách. Ve farmacii se používají pro čistou přepravu citlivých kapalin, kde je důležitá nereaktivnost materiálu. V elektromotorice a elektronice má PTFE silné místo díky výborným izolačním vlastnostem, které se málo mění s teplotou a frekvencí. Používá se jako izolace v elektrických zařízeních, transformátorech a vysokofrekvenční elektronice, při výrobě desek plošných spojů i při pájení, kde chrání citlivé části před teplem. Nehořlavost PTFE zvyšuje bezpečnost, což je důležité třeba u kabelových svazků v letadlech, kde jsou díly vystavené vysokým teplotám (motory, výfuky).

Speciální procesy vyžadující proudění vzduchu nebo vysokou mechanickou pevnost

Pro procesy, kde je nutné proudění vzduchu, jsou síťované PTFE pásy často jediná možnost. Otevřená struktura se hodí pro sušárny textilu, vytvrzovací tunely v polygrafii nebo pro sušení potravin, kde je potřeba odvádět vlhkost a zároveň zpracovávat výrobky rovnoměrně. Pro provozy, které vyžadují vyšší mechanickou pevnost a odolnost proti oděru a propíchnutí (např. těžší provozy s oleji a tuky), se používají speciální laminované a vícevrstvé PTFE pásy. Tyto pásy jsou stavěné tak, aby lépe snášely zátěž a vydržely déle. Některé typy mohou mít i povrchovou úpravu, například EDROCK™, která odolnost ještě zvyšuje. Ve vícevrstvých variantách se mohou používat i kevlarové a nomexové fólie schválené pro styk s potravinami, které dobře snášejí vlhkost a páru.

Důležité parametry při výběru PTFE pásu

Správná volba PTFE pásu je důležitá, pokud chcete stabilní výkon a dlouhou životnost. Nestačí vybrat „nějaký“ PTFE pás - parametry je potřeba sladit s provozem a s tím, co po pásu pojedete nebo co se na něm bude dít.

Šířka, tloušťka a typ spojení pásu

Při výběru řešte rozměry i konstrukci. Šířka musí sedět na dopravník, aby měl pás dobrou oporu a neujížděl. Tloušťka ovlivňuje pevnost a ohebnost, takže se vybírá podle zatížení a podle toho, jaké jsou poloměry ohybu na stroji. Dlouhé nebo více zatížené pásy často potřebují pevnější provedení. Důležitý je i typ spoje: může být přeplátovaný, tupý nebo zkosený, a každý se liší pevností a plynulostí chodu. Zesílení okrajů (lemování nebo prošití, často ze skelné tkaniny nebo PTFE fólie) pomáhá proti třepení a prodlužuje životnost. Vodicí prvky, jako kovové nýty, aramidové šňůry nebo silikonové profily, pomáhají držet pás v ose a chrání ho před poškozením.

Volba výztuže a typu PTFE povrchu

Výztuž je jeden z hlavních bodů při volbě. Skelná výztuž se hodí pro vyšší teploty (až kolem 260 °C) a tam, kde je potřeba, aby pás dobře držel rozměr. Aramid (Kevlar/Nomex) je pružnější a lépe snáší ohyb, ale obvykle s nižším teplotním limitem (cca do 220 °C). U síťovaných pásů je potřeba síťovina, aby mohl procházet vzduch. U plných pásů se volí hladký, uzavřený povrch. Plnidla jako uhlík nebo bronz mohou zlepšit vedení tepla a snížit „studený tok" (creep). Typ povrchu pak vychází z toho, zda potřebujete průchod vzduchu (síť) nebo naopak uzavřený nepřilnavý povrch (plný pás). Výrobci jako EDER nabízejí obě varianty výztuže i oba typy povrchu, takže lze pás sestavit přesně podle provozních podmínek.

Význam certifikace a kvality materiálu

Kvalita dodavatele i materiálu je velmi důležitá. Certifikace jako ISO 9001 ukazuje, že výroba probíhá řízeně a opakovaně, což pomáhá držet stálou kvalitu. Zkušenosti výrobce s fluoroplastovými pásy a jeho vybavení pro přesné řezání a zpracování jsou důležité pro to, abyste dostali pás podle zadání. Výrobce se zkušenostmi, jako je EDER s více než 35 lety praxe a silným postavením mezi evropskými výrobci, dokáže doporučit vhodný spoj, zesílení okrajů a typ pásu pro dlouhodobý provoz. Dobrý dodavatel vám také pomůže vybrat řešení podle teplot, zatížení, napnutí, typu produktu, chemického kontaktu i požadavků na styk s potravinami.

Jak zvolit správný typ pásu: PTFE síťový nebo plný?

Rozhodnutí mezi síťovým a plným PTFE pásem někdy není snadné. Je potřeba si ujasnit podmínky provozu a to, jaký má být výsledný produkt.

Na které faktory se zaměřit při rozhodování

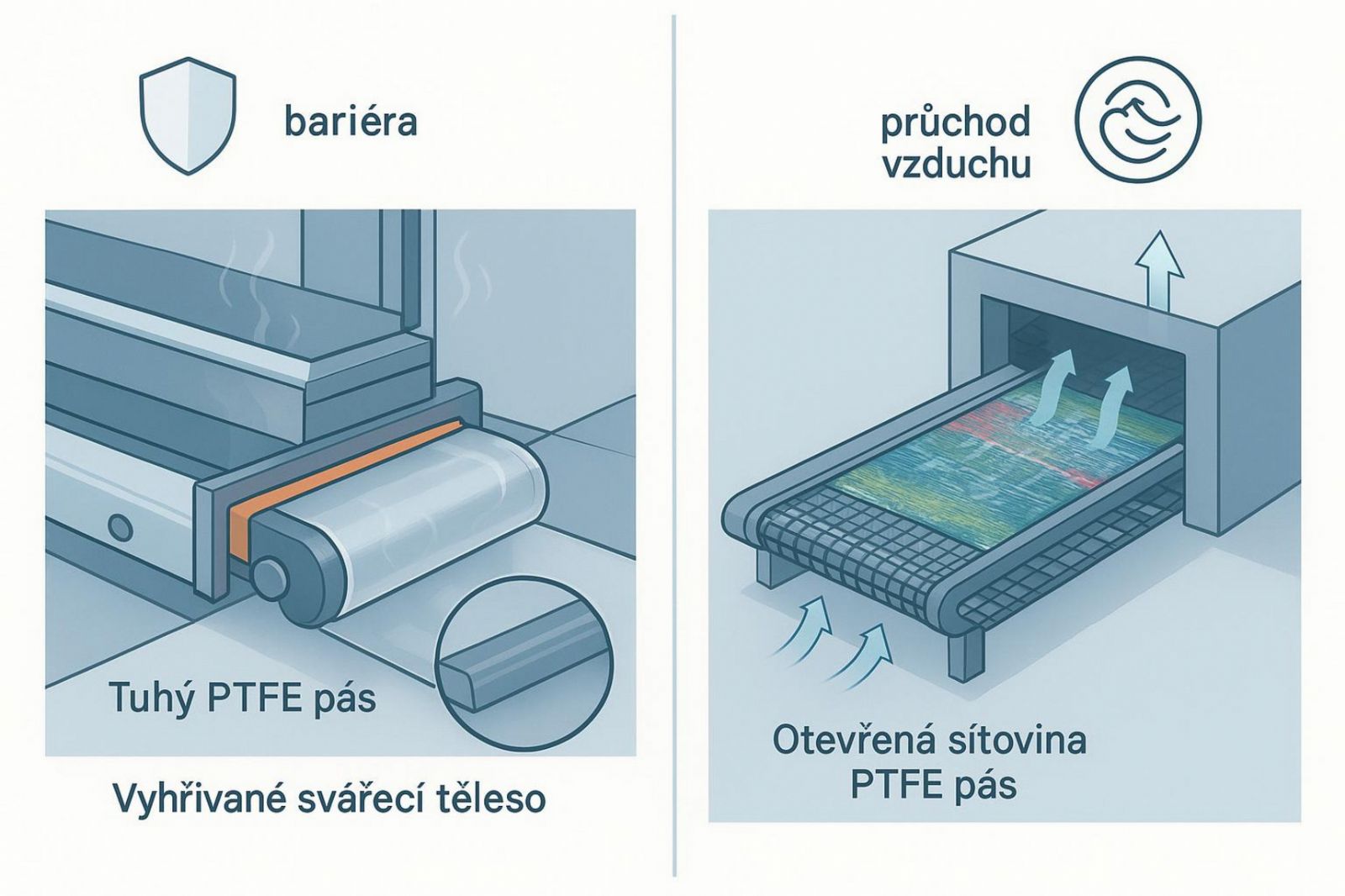

Při volbě mezi síťovým a plným pásem si položte několik jednoduchých otázek. Nejdůležitější je, jestli váš proces potřebuje, aby skrz pás procházel vzduch, pára nebo vlhkost. Pokud ano (sušení, vytvrzování, chlazení), síťovaný pás je jasná volba. Pokud naopak potřebujete uzavřený, nepropustný a hladký povrch, který brání lepení, úniku kapalin nebo znečištění, pak je vhodnější plný pás. Dále řešte teplotní rozsah a chemikálie, se kterými bude pás v kontaktu. Mechanická zátěž, potřebná pružnost a poloměry ohybu ovlivní volbu výztuže (sklo vs. aramid). Stejně tak mohou rozhodovat požadavky na hygienu a certifikaci pro styk s potravinami.

Příklady vhodného použití v praxi

Pro lepší představu několik příkladů z praxe:

• Síťované PTFE pásy: sušárny v textilu (horký vzduch musí procházet), sušení ovoce, zeleniny a bylinek, vytvrzovací tunely v sítotisku (rovnoměrné vytvrzení inkoustů).

• Plné PTFE pásy: balicí stroje pro tepelné svařování (čisté svary bez přilepení fólie), pekárny a pečení lepivých produktů (pizza základy, ploché chleby), chemická výroba (transport agresivních látek s požadavkem na bariéru), automobilový průmysl (izolační a ochranné vrstvy).

• Laminované a vícevrstvé pásy: provozy s vyšší zátěží, oleji, tuky a abrazivními materiály, kde je potřeba delší životnost.

Nejčastější dotazy a rady k výběru PTFE síťových a plných pásů

Při výběru PTFE pásů se často opakují podobné otázky. Níže jsou stručné odpovědi a praktické rady.

Proč může být jeden typ vhodnější než jiný?

Rozhoduje hlavně to, co vyžaduje váš proces. Pokud potřebujete, aby skrz pás procházelo teplo, vzduch nebo vlhkost (například sušení textilu, sušení potravin, vytvrzování potisků), potřebujete síťovaný PTFE pás. Umožní rychlejší a rovnoměrnější zpracování a může zvýšit výkon linky. Pokud je hlavní požadavek hladký, uzavřený a velmi nepřilnavý povrch, který brání lepení, znečištění a funguje jako bariéra proti kapalinám nebo chemii, je lepší plný PTFE pás. To bývá typické pro tepelné svařování obalů, přepravu lepivých potravin nebo použití jako elektrická izolace. Pro velmi náročné provozy s vysokým oděrem, rizikem propíchnutí nebo s oleji a tuky se často volí laminované a vícevrstvé varianty.

Jaká jsou omezení při používání PTFE pásů v praxi?

PTFE pásy jsou velmi odolné, ale limity mají. Hlavní je teplota: nad asi 260 °C se PTFE začíná rozkládat a může uvolňovat škodlivé výpary, takže je nutné dodržet provozní limity a mít odvětrávání. Čisté PTFE je mechanicky měkčí, proto se pro dopravníkové pásy používá výztuž (sklo, aramid), která zlepší pevnost a omezí pomalou deformaci (creep). U některých plniv (uhlík, bronz) může být odolnost vůči určitým oxidačním činidlům o něco nižší, proto je dobré to ověřit u konkrétní chemické aplikace. Pořizovací cena bývá vyšší než u běžných pásů, ale často se vrátí díky delší životnosti, menším odstávkám a stabilnějšímu provozu. Důležitá je i správná montáž (správné napnutí, rovnoběžné válečky) a pravidelná kontrola a čištění.

Jsou PTFE síněné a plné pásy vhodné pro potravinářství a chemii?

Ano, síťované i plné PTFE pásy se pro potravinářství i chemii běžně používají, ale musí se zvolit správná specifikace. V potravinářství je čisté (virgin) PTFE zdravotně nezávadné a může splňovat požadavky pro styk s potravinami (např. ES 1935/2004 a FDA). Nepřilnavost a snadné čištění pomáhají držet hygienu a snižují riziko kontaminace. Síťované pásy se hodí pro sušení potravin, plné pásy pro přepravu lepivých výrobků nebo jako součást balicích strojů. V chemickém průmyslu se PTFE používá kvůli vysoké odolnosti vůči mnoha agresivním látkám, včetně silných kyselin, zásad a rozpouštědel, i při vyšších teplotách. Díky tomu se hodí na těsnění, výstelky potrubí a ventilů. Vždy je ale potřeba vybrat správnou výztuž a případná plnidla podle konkrétní chemie a mechanické zátěže, aby provoz byl bezpečný a spolehlivý.

PTFE pásy s výztuží nejsou jen „další součástka“ do linky. Pro mnoho firem jsou dlouhodobou investicí, která zlepší stabilitu výroby, čistotu procesu a sníží odstávky. Díky těmto materiálům lze provozovat procesy, které by s běžnými pásy byly těžké nebo i nemožné - hlavně kvůli extrémním teplotám, agresivní chemii nebo lepivým produktům. Pokud výroba běží klidně a bez častých zásahů, obvykle roste i kvalita výstupu. Delší životnost PTFE pásů znamená méně odpadu z opotřebených dílů. Plynulejší chod a nižší tření mohou snížit spotřebu energie, což pomáhá jak rozpočtu, tak i životnímu prostředí. Vývoj PTFE materiálů pokračuje a vznikají nové typy a úpravy pro stále náročnější procesy. Díky tomu budou PTFE pásy dál důležitou součástí sušicích, vytvrzovacích, balicích i dalších průmyslových systémů, protože podávají stabilní výkon v těžkých podmínkách a často přinášejí vyšší produktivitu, nižší náklady a čistší provoz.
